The SETEN range of insulated domestic consumer units have a modern style designed to match SETEN wiring devices. They support compliance with the latest 17th Edition Wiring Regulations, with flexibility designed in to provide maximum circuit combinations, and have been designed to provide the fastest and simplest installation.

Available in insulated and metal versions (metal versions have metal base and insulated cover and visor. Allow for protected and unprotected ways, with a choice of Main Switch,Split load (one RCD), Dual RCD and option for three RCDs in 30 module unit.

• Choice of insulated and metal enclosures

• Enclosures either IP30 or IP55 (weatherproof)

• Available in 4 or 5 modules

• Enclosures supplied with DIN rail and neutral and earth terminals

• Enclosure kits supplied complete with devices, DIN rail, neutral cable, neutral and earth terminals, and busbar

• All Seten devices can be used with enclosures, except RCBOs

• Manufactured and tested to BS EN 60439

Technical Data

In compliance with standards: IEC 60439-3 and BS EN 600439-3, Galavanized 1.2mm steel sheet, High quality epoxy powder surface coating, Suitable for standard MCB, Split chassis configurations for RCD, made for special request, Besides SETEN MCB, suitable for  LEGRAND, SIEMENS,MG, HANGER, ABB, CLIPSAL, MITSUBISHI,

Consumer units

Metal-surface or flush mounting

Metal flush mounting

Metal surface mounting

TPN MCB board w/o main switch space

TPN MCB board C/W AL type main switch & RCD switch space

TPN MCB board C/W MCCB type main switch & RCD switch space

TPN MCB board C/W AL type main switch & RCD switch space-split bar type

Technical Data

In compliance with standards: IEC 60439-3 and BS EN 600439-3, Galavanized 1.2mm steel sheet, High quality epoxy powder surface coating, Suitable for standard MCB, Split chassis configurations for RCD, made for special request, Besides SETEN MCB, suitable for  LEGRAND, SIEMENS,MG, HANGER, ABB, CLIPSAL, MITSUBISHI,

Consumer units

Metal-surface or flush mounting

Metal flush mounting

Metal surface mounting

TPN MCB board w/o main switch space

TPN MCB board C/W AL type main switch & RCD switch space

TPN MCB board C/W MCCB type main switch & RCD switch space

TPN MCB board C/W AL type main switch & RCD switch space-split bar type

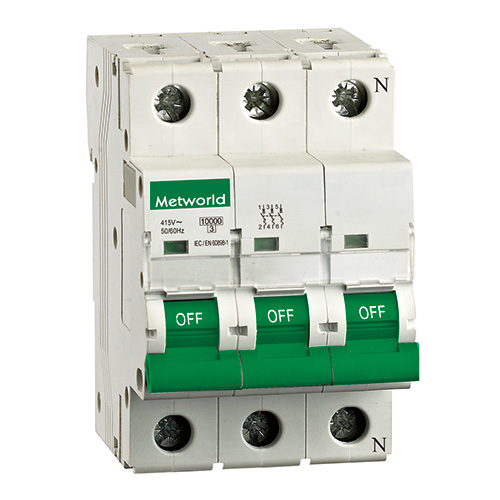

STB1-63 series circuit breaker is used in lighting distribution system or motor distribution system for protecting overload and short-circuit in the system. The product novel in structure, light in  weight, reliable and excellent in performance. It has high breaking capacity, can trip quickly and its installation uses with guide, its case and items are adopted with high fire-resistant and shockproof  plastic. The product, with long life, is mainly used in AC 50/60Hz single-pole 240V or two, three, four-pole 415V circuit for overload and short-circuit protection as well as for unfrequent on-and-off  switching electric equipment and lighting circuit in normal case. This product conform with GB10963, IEC60898.

STB1-63 series circuit breaker is used in lighting distribution system or motor distribution system for protecting overload and short-circuit in the system. The product novel in structure, light in weight, reliable and excellent in performance. It has high breaking capacity, can trip quickly and its installation uses with guide, its case and items are adopted with high fire-resistant and shockproof plastic. The product, with long life, is mainly used in AC 50/60Hz single-pole 240V or two, three, four-pole 415V circuit for overload and short-circuit protection as well as for unfrequent on-and-off switching electric equipment and lighting circuit in normal case. This product conform with GB10963, IEC60898.

STB1-100H mini circuit breaker is used in AC 50Hz or 60Hz, single phase 230/240V, three phase 400/415V to protect the circuit against overload and short circuit. It can be used in lighting and motor circui t. It can also be used for infre quent switch on and off of the lighting and equipment under normal condition. The breaking capacity is 10kA according to IEC60947-2.

The RCCB is in conformity with the standard of IEC61008. The RCCB can cut off the fault circuit immediately on the occasion of shock hazard of earth leakage of trunk line. Thus, it  is suitable to avoid the shock hazard and fire caused by earth leakage. The RCCB is mainly suitable for useing in varieties of plants and enterprises, buildings constructions. It can be used in circuits up to 1 phase 230V and 3 phase 400V 50/60Hz. RCCB is not suitable for use on DC pulse system.

The RCCB is in conformity with the standard of IEC61008. The RCCB can cut off the fault circuit immediately on the occasion of shock hazard of earth leakage of trunk line. Thus, it  is suitable to avoid the shock hazard and fire caused by earth leakage. The RCCB is mainly suitable for useing in varieties of plants and enterprises, buildings constructions. It can be used in circuits up to 1 phase 230V and 3 phase 400V 50/60Hz. RCCB is not suitable for use on DC pulse system.

• Stylish modern profile, matches all other SETEN devices • Double pole module• Positive contact status indicator • Available from 6 to 40A rating • Available in B,C type • Lockable dolly switch

STBL1-63 RCBO is used for the protection against electrical leakage in the circuit of 50Hz or 60Hz, rated voltage 240V/415V. When an electric shock or the residual current of the circuit exceeds the threshold value, the RCBO can cut off the power within the time of 0.ls to protect the personal safety and prevent the equipment from the fault result by the residual current. Combined with MCB RCBO, it can also protect the circuit against overload and short circuit.It conforms to IEC61009 standard.

• Stylish modern profile, matches all other SETEN devices • Simple pole module• Positive contact status indicator • Available from 6 to 40A rating • Available in B,C type • Lockable dolly switch

STI1 main switch is designed to accept cable-in/cable-out connections. It may be used as an isolating switch. The switch disconnected is capable of switching both resistive and inductive loads.The product conforms to IEC60947-3.

The Modular Signal is applicable to circuit with rated voltage 230Vand frequency 50/60Hz for visual indication and signaling.

Application scopeST1SO be applicable to circuit with rated voltage 230V, rated frequency 50Hz/60Hz and rated current not exceeding 63A, providing the function of sound warning and prompting.

Application scopeBell transformer is applicable to circuit of AC 50Hz, operating voltage up to 250V. With output power capacity 3.8VA and 8VA, the product functions as ideal and safe power supply for household door bell.

Type:electromechanical type with time delayTime setting range: 7 minutesMin.setting interval: 30 secondsToggle switch: manual/automaticControlled lighting load:Incandescent lamp: 2300WHalogen lamp: 2300WFluorescent lamp:Uncompensated 2300wCompensated in series: 2300wCompensated in parallel: 1300wSwitching: reset after 30s

Type: electronic time delayTime setting range: 20 minutesMin.setting interval: 5 minutesSlide switch: manual/automaticControlled lighting load:Incandescent lamp: 2300WHalogen lamp: 2300WFluorescent lamp load with electronic ballast: 800WSwitching: immediate reset

STTM-160 Synchronous time switchDrive: synchronous motorFrequency: 50/60HzWithout batterySTTM-180 Quartz time switch with power reserveDrive: quartz-controlled motorFrequency: 50/60HzAccuracy: within±1s per day at 20oCReserve: 70 hoursTechnical DateConsumption: 2.5VAContact: 1NOContact capacity:16A/250V AC (COSφ=1)4A/250V AC (COSφ=0.6)Electrical endurance: 105 cyclesMechanical endurance: 107 cycles24 hours 96 segmentsmin.programmable interval: 15minutesAmbient temperature: -10oC~+50oC

STM161H Synchronous time switchDrive: synchronous motorFrequency: 50/60HzSTT2-181h Quartz time switch with power reserveDrive:quartz-controlled motorFrequency: 50/60HzAccuracy: within±1s per day at 20oCReserve: 150 hoursTechnical DateConsumption: 2.5VAContact capacity: 16A/250V ACcyclesElectrical endurance: 105 cyclesMechanical endurance: 107 cycles24 hours program 48 segmentsmin.programmable interval: 30minutesAmbient temperature: -20oC~+50oC

STM15 Type: electronic with LCD displayRated voltage: 230V ACRated frequency: 50/60HzContact: 1NO+1NCConsumption: maximun 4VAContact capacity:16A/250V AC (COSφ=1)2.5A/250V AC (COSφ=0.6)Incandescent lamp: 1000WElectrical endurance: 105 cyclesMechanical endurance: 107 cyclesTime basis: quartz24 hours + week programWorking precision: ≤2 sec/day(25oC)min.programmable interval: 1minutesPower reserve:min. 15 daysAmbient temperature: -10oC~+40oCHumidity: 35-85%RH

Standard

Rated insulation

Temperature range

Terminal capacity(Max)

Type of terminal

Module width

Confirming to EN / IEC60051-1-2

600V AC

-25oC~+40oC

6mm2

Pin type

36mm

STPM-45A Ammeter

Rated Frequency: 50Hz

Power Consumption: 1.5VA

Accuracy: Class 1.5

Temperature Range: -25oC~+40oC

Insulation Voltage: 600V

STPM-45V Voltmeter

Rated Frequency: 50Hz

Power Consumption: 3.5VA

Range: 0-600V.0-300V

Accuracy: Class 2.5

Temperature Range: -25oC~+40oC

Insulation Voltage: 600V

STPM-D45A Ammeter

Display: 3 1/2 Digitals

Accuracy: 0.5%

Standards: EN / IEC60051-1-2

Rated current: 0-10A AC,0-5A AC

Auxiliary voltage: 115/230V 50Hz

Power consumption: 1.8VA

Rated frenquency: 50Hz

Insulation voltage: 660V

Test voltage at 50Hz 1 min: 2000V

Terminal capacity(Max): 4mm2

STPM-D45V Voltmeter

Display: 3 1/2 Digitals

Accuracy: 0.5%

Standards: EN / IEC60051-1-2

Rated voltage: 600VAC

Auxiliary voltage: 115/230V 50Hz

Power consumption: 1.8VA

Rated frenquency: 50Hz

Insulation voltage: 660V

Test voltage at 50Hz 1 min: 2000V

Terminal capacity(Max): 4mm2

One module

Model: LCD 10100L
Counter 10100M
Rated Voltage: 110V,220V,230V,240V
Rated Current: 5(32)A,5(40)A,5(45)A,5(50)A
Accuracy Class: 1.0
Frequency: 50/60Hz
Impulse Constant: 1000imp/kWh,2000imp/kWh
Display: LCD,Counter
Power Consumption: ≤8VA,≤0.4W
Start Current: 0.4%Ib
Connection Mode: Direct type
Standard: IEC62052-11,IEC62053-21
DIN EN 50022,DIN43880

Two module
Model: LCD 20100L
Counter 20100M
Rated Voltage: 110V,220V,230V,240V
Rated Current: 5(32)A,5(40)A,5(50)A,5(80)A
Accuracy Class: 1.0, 2.0
Frequency: 50/60Hz
Impulse Constant: 1000imp/kWh,2000imp/kWh
Display: LCD,Counter
Power Consumption: ≤8VA,≤0.4W
Start Current: 0.4%Ib
Connection Mode: Direct type
Standard: IEC62052-11,IEC62053-21
DIN EN 50022,DIN43880

Four module
Model: LCD 40100L direct type
LCD 40200L CT type
Counter 40100M direct type
Counter 40200M CT type
Rated Voltage: 110V,220V,230V,240V
Rated Current: 1.5(6)A,5(20)A,5(30)A,10(40)A,15(60)A,20(80)A,10(100)A
Accuracy Class: 1.0
Frequency: 50/60Hz
Impulse Constant: 800imp/kWh,1600imp/kWh,12000imp/kWh
Display: LCD,Counter
Power Consumption: ≤1W(when 220V 20A)
Start Current: 0.4%Ib
Connection Mode: Direct type, CT type
Creep: Anti-creeping
Standard: IEC62052-11,IEC62053-21
DIN EN 50022,DIN43880

Seven module
Model: LCD G0100L direct type
LCD G0200L CT type
Counter G0100M direct type
Counter G0200M CT type
Rated Voltage: 3X110/180V,3X220/380V,3X230/400V
Rated Current: 1.5(6)A,5(20)A,10(40)A,20(80)A,10(100)A
Accuracy Class: 1.0,2.0
Frequency: 50/60Hz
Impulse Constant: 800imp/kWh,1600imp/kWh,12800imp/kWh
Display Mode: LCD,Counter
Power Consumption: ≤2W,10VA
Start Current: 0.4%Ib
Connection Mode: Direct type,CT type
Creep: Its output is less than one impulse when the voltage
is 115% voltage rating,the circuit doesn't has any current.
Standard: IEC62052-11,IEC62053-21
DIN EN 50022,DIN43880

Five module
Model: LCD E020CL CT type
Rated Voltage: 3X220/380V,3X230/400V
Rated Current: 1.5(6)A
Accuracy Class: 1.0
Frequency: 50/60Hz
Impulse Constant: 12000imp/kWh
Display: LCD 6+2/7+1/8+0
Power Consumption: ≤1W≤7VA
Start Current: 0.4%Ib
Connection Mode: CT type, CT ratio
Display Digits 6+2: 5/5,10/5,20/5,25/5,40/5,50/5,60/5
7+1: 75/5,80/5,100/5,120/5,150/5,200/5,250/5,300/5,400/5,500/5,600/5
8+0: 800/5,1000/5,1200/5,1500/5,2000/5,2500/5,3000/5,4000/5,5000/5,6000/5
Standard: IEC62052-11,IEC62053-21
DIN EN 50022,DIN43880

Technical data

Standard: IEC/EN 60947-4-1,IEC/EN 61095

Maxim power:

AC1 220/230VAC:20A 4.5KW(STC1-20)

AC1 220/230VAC:25A 16KW(STC1-25)

AC1 380/400VAC:63A 40KW(STC1-63)

AC3 380/400VAC:27A 15KW(STC1-63),

AC3 380/400VAC:27A4KW(STC1-25)

Main contacts terminal capacity:

1.5-10mm2(STC1-20/STC1-25)

2.5-25mm2(STC1-63)

Coil contact A1,A2 terminal capacity: 0.75-2.5mm2

Electric endurance: ≥3×104

Mechanical endurance: ≥3×105

Protection degree: IP20

Technical data:

Standard: Confirming to IEC61643-1

Protection: Protect electric system and on-loading electrical apparatus

from thunder and instantaneous over-voltage

Ambient temperature: -5oC to +45oC

Number of poles: 1P, 2P, 3P, 4P

Electric ratings: 230/400V, AC50/60Hz

Response time: Less than 25ms

On-Off indicating window: Green normal function

Red functionless, immediate replacement required

Pollution grade: ll

Installation class: l, ll, lll

Type of terminal: Pin type

Terminal capacity: Solid wire cross-seetion is 1-6mm2

Stranded wire cross-section is 0.75-4mm2

Installation: Mounting on 35mm DIN rail

Width: 17.5mm per pole

Ground system: "TT, TN-S, TN-C-S"are applicable to the ground system of the protector

Technical data:

Standard: Confirming to IEC61643-1

Protection: Protect electric system and on-loading electrical apparatus

from thunder and instantaneous over-voltage

Ambient temperature: -5oC to +45oC

Number of poles: 1P, 2P, 3P, 4P

Electric ratings: 230/400V, AC50/60Hz

Response time: Less than 25ms

On-Off indicating window: Green normal function

Red functionless, immediate replacement required

Pollution grade: ll

Installation class: l, ll, lll

Type of terminal: Pin type

Terminal capacity: Solid wire cross-seetion is 1-6mm2

Stranded wire cross-section is 0.75-4mm2

Installation: Mounting on 35mm DIN rail

Width: 17.5mm per pole

Ground system: "TT, TN-S, TN-C-S"are applicable to the ground system of the protector

Frequency: 50 or 60Hz

Electrical life: 5000times

Rated insulation voltage Ui:500V

Rated impulse withstand voltage

Uimp:5000V

Dielectric test voltage at ind. Freq.

For 1 min.: 2.8kV

Mounting category: Ⅱ,Ⅲ

Pollution degree:2

Protection class: IP20

Standard mounting: 35mm DIN rail

Ambient temperature: -5℃ to +40℃

Storage temperature: -25℃to +70℃

STP7 and STW 20 Modular Socket can be used together with our other modular products for connection

of mobile devices, tools or electric and electronic non-modular equipments directly inside civil and industrial switchboards.

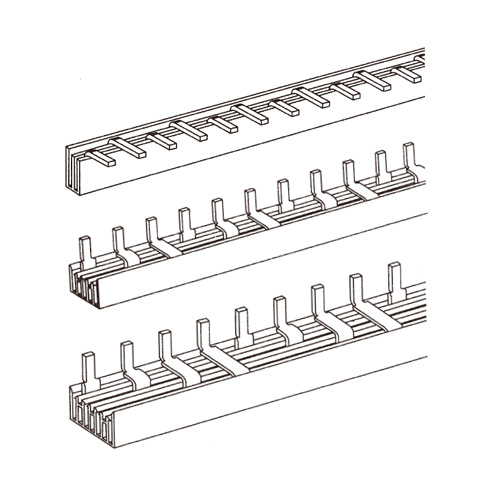

Application：

 Make wiring of electrical item easy, enlarge connection area,decrease temperature rise

Characteristics：

The busbars make wiring of electrical item easy, enlarge connection area, decrease temperature rise and increase the electrical reliability of electrical items.

Current rating up to 63 A, rated voltage up to 415 V.

Rated current: 63A

Poles: 1,2,3,4P

1.Our products have the guarantee period of 36 calendar months,that is a high quality and reliability;
2.our products have an excellent ratio between price and quality ,you can possess them by competitive

  price and high quality;
3.The fast and flexible production form aim at the customer require;
4.The deliveries exactly in accordance with customer orders
5.The fast transportation.

Application scope

This magnetic relay is suitable for Residual Current Circuit Breaker pro ducts.

Product's advantage

•This products have the guarantee period of 6 calendar months,that is a high quality and reliability;

•This products have an excellent ratio between price and quality ,you can possess them by competitive price and high quality;

• The deliveries exactly in accordance with customer orders

•The fast transportation.
