Single Phase Static Energy Meter with Tamper and Fraud

Protection and with Register,LED or LCD Display or 485

Interface or Infrared Interface.

General

Single Phase Static Energy Meter is used for measuring the single phase a.c. active

energy. It adopts the high quality long lifetime components and SMT manufacturing craft, and is reliable in performance. It conforms to IEC 62053-21 standard: Static meters for

active energy (Class 1 and 2).

Seten also can design and produce the meter as per the standards offered by the

buyers.

Main Technical Parameter

●Accuracy:Class 1.0; Class 2.0

●Rated current:1.5(6)A,2.5(10)A, 5(20)A,5(30)A, 5(60), A10(40)A, 10(60)A,

10(100)A,15(120)A

●Rated voltage(Un):120V,220 V, 230V, 240V, 120/240V

●Operation voltage:0.7Un~1.3Un

●Rated frequency:50 or 60 Hz±5%

●Max. display value:99999.9

●Power consumption:≤1.0W,8VA

●Operation temperature:-25°C~55°C

●Limited temperature:-40°C~70°C

●Operation humidity:≤100%RH

●Lifetime:>10 years

Main function features

●High accuracy: Adopting the high quality specializing metering chip;

Stable errors; Good linear;

High accuracy at low load; No need for calibration for a long term service.

●Stability and reliability: Wide range of operating voltage; Strong ability to withstand the

disturbance, interference and overloading.

●Long lifetime: Adopting the advanced SMT manufacturing craft; High quality

long lifetime of main components.

●Low Power Consumption: Adopting the best design; Low self power consumption.

●Tamper and fraud protection: With the protection function of the short circuit,

the reversal connection of phase wire and neutral wire, and the neutral wire

connecting to the earth.

●Convenient installation:Simple construction; Compact design; Light weight;

With the same installation size of the electromechanical energy meter.

Three Phase Static Energy Meter with Tamper and Fraud Protection and with

Register,LED or LCD Display or 485 Interface or Infrared Interface

General

Three Phase Static Energy Meter is used for measuring the three phase a.c. active energy. It adopts the high quality long lifetime components, the SMT manufacturing craft,

the microprocessing and Electro Magnetic Compatibility(EMC)technology, and is

reliable in performance. It conforms to IEC 62053-21 standard: Static meters for

active energy (Class 1 and 2). Maxge also can design and produce the meter as per

the standards offered by the buyers.

Main Technical Parameter

●Accuracy: Class 1.0

●Rated current:3×1.5(6)A、3×5(20)A、3×5(100)A、3×10(40)A、

3×10(100)A、3×15(60)A、3×15(120)A、3×20(80)A、3×30(100)A、

--5A, CT connected、etc.

●Rated voltage(Un):3×220/380V, 3×230/400V, 3×240/415V

●Operation voltage:0.7Un~1.3Un

●Rated frequency:50 or 60 Hz±5%

●Maximum display value:99999.9

●Power consumption:≤2.0W,10VA

●Operation temperature:-25°C55°C

●Limited temperature:-40°C70°C

●Operation temperature:≤100%RH

●Lifetime:>10years

Construction features

The electromagnetic components of the meter are arranged in horizontal position,

and the electromagnetic parts are separated one from the other. The voltage core of

semi-enclosed and plugin type is used. Double jewel or magnetic bearing is used in

the bearing system. The register consists of five or six cyclometer or jumping type

drums, and the bi-directional register can be provided in order to prevent rotation reversal on request. The material of register gear can be metal or delrin.

The material of meter base can be metal, bakelite or polycarbonate. The material of

meter cover can be glass, metal, ABS, polycarbonate or bakelite. The material of

terminal block can be bakelite or polycarbonate with 10% glassfiber. The material of

extended terminal block cover can be metal, ABS,polycarbonate or bakelite. Meter

frame is formed by die-casting aluminum alloy, and then undergoing heating process

to ensure the meter has the advantages of high mechanical strength and stability in

construction. We can also design and construct the special energy meters as per the

requirements of the buyers with the appointed standards.

Main Technical Parameter

●Reference temperature:23°C

●Working temperature range:-25°C to +55°C

●Limit working temperature range:-40°C to +70°C

●Store and transportation limit temperature range:-40°C to +70°C

●Connection method: Whole current direct connection

●Standards: IEC62052-11; IEC62053-11; IEC60529; IEC60514

●Lifetime:>15 years

Three Phase Three Wire/Three Phase Four Wire Active

(Reactive) Electromechanical Energy Meter with the

Optional Maximum Demand Indicator

Main Technical Parameter

●Reference temperature:23°C

●Working temperature range:-25°C to +55°C

●Limit working temperature range:-40°C to +70°C

●Store and transportation limit temperature range:-40°C to +70°C

●Connection method: Direct connection, CT connection or CT-VT connection

●Standards: IEC62052-11; IEC62053-11; IEC60529; IEC60514 or any appointed

standard appointed by buyers.

DDSF21 7 Single Phase Static Multirate Energy Meter with Tamper

and Fraud Protection and with Register,LED or LCD Display and

RS485 or Infrared Interface

Main Technical Parameter

◎Accuracy:Class 1.0; Class 2.0

◎Rated current: 1.5(6)A,2.5(10)A, 5(20)A,5(30)A, 10(40)A, 10(60)A,etc.

◎Rated voltage(Un):220 V, 230V, 240V

◎Operation voltage:0.7Un~1.3Un

◎Rated frequency:50 or 60 Hz±5%

◎Max. display value:99999.9

◎Infrared communication distance: ≤4m

◎Infrared communication angle: ≤15°

◎Accuracy of clock: the absolute value is not more than 0.5s/d.

◎Power consumption:≤1.0W

◎Operation temperature:-10°C~45°C

◎Limited temperature:-25°C~55°C

◎Operation humidity:≤100%RH

◎Lifetime:>10 years

DTSF217 Three Phase Static Multirate Energy Meter with Tamper

and Fraud Protection and with Register,LED or LCD Display and

485 Interface or Infrared Interface

Main Technical Parameter

◎Accuracy: Class 1.0

◎Rated current：3×1.5(6)A，3×5(20)A，3×10(40)A, 3×10(60)A，3×20(80)A,

5A CT connected,etc.

◎Rated voltage(Un)：3×220/380V, 3×230/400V, 3×240/415V

◎Operation voltage：0.7Un～1.3Un

◎Rated frequency：50 or 60Hz±5%

◎Maximum display values：99999.99

◎Infrared communication distance: ≤4m

◎Infrared communication angle: ≤15°

◎Clock accuracy: The absolute values is not more than 0.5s/d.

◎Power consumption≤2W

◎Operation temperature:-10℃～45℃

◎Limited temperature：-25℃～55℃

◎Operation humidity：≤100%RH

◎Lifetime：>10 years

DDSY21 7 Single Phase Prepaid Energy Meter with Tamper and

Fraud Protection and with Register,LED or LCD Display and 485

Interface or Infrared Interface

Main Technical Parameter

◎Accuracy：Class 1.0 and Class 2.0

◎Rated current： 1.5(6)A, 2.5(10)A, 5(20)A,5(30)A, 10（40）A,10

（60）A,etc.

◎Rated voltage(Un)：220V, 230V, 240V

◎Operation voltage：0.7Un～1.3Un

◎Rated frequency：50 or 60 Hz±5%

◎Maximum display values：99999.9

◎PoRisesunr consumption：≤1.0W

◎Operation temperature：-25℃～55℃

◎Limited temperature：-40℃～70℃

◎Working temperature：≤100%RH

◎Lifetime：>10 years

DTSF217 Three Phase Static Prepaid Energy Meter with Tamper and

Fraud Protection and with Register,LED or LCD Display and 485

Interface or Infrared Interface

Main Technical Parameter

◎Accuracy：Class 1.0

◎Rated current：Three Phase Four Wire: 3×1.5(6)A、3×5(20)A、3×10(40)A、

3×20(80)A、CT、connected、etc.

◎Three Phase Three Wire: 3×1.5(6)A

◎Rated voltage(Un)：Three Phase Four Wire: 3×220/380V , 3×230/400V,

3×240/415V Three Phase Three Wire: 3×100V

◎Operation voltage: 0.7Un～1.3Un

◎Rated frequency：50 or 60 Hz±5%

◎Connection method: Three phase four wire: Direct connection or CT connected

Three phase three wire: Potential and current transformer

connected

◎Maximum display values: 999999.9

◎PoRisesunr consumption：≤2.0W

◎Operation temperature： -25℃～55℃

◎Limited temperature： -40℃～70℃

◎Operation humidity：≤100%RH

◎Lifetime ：>10 years

General

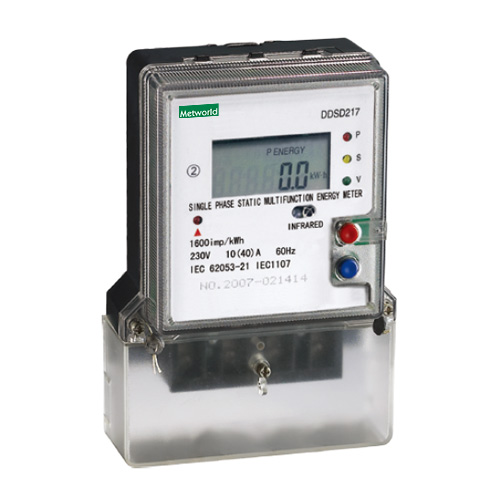

DDSD21 7 Single Phase Electronic Multifunction Energy Meter is the latest energy meter in the 21

century, is full electronic design and suitable for measuring the active energy either in prepaid method

or in time-sharing payment. The meter adopts CMOS integrated circuit, micro-electronics technology

and EMC technology. It has the simple circuit and reasonable construction.Its main features are high

precision, high reliability, strong loading ability, low power consumption, compact volume, light weight,

long lifetime and anti-tampering.

Real time clock is installed inside the meter, and can distinguish automatically and display by LED the

peak, non-peak or basis time band of the current operation, and realize the time-sharing calculating rate.

The meter has the infrared interface through which can realize the data exchange between meter and hand

holder controller and between meter and infrared card to accomplish the management of prepayment.

The system with RS-485 series interface can accomplish the same function of the infrared interface.

General

Three Phase Static Multifunction Energy Meter is a new type intelligent energy meter,

designed by adopting the advanced technology as per the practical requirements of users. It is

with the features of high accuracy, high reliability, reasonable layout, advanced craft, strong

applicability, strong function and convenient operation, etc.. It can measure and calculate all

kinds of electrical parameters correctly and quickly , which reaches the advanced level.

It conforms to standards: IEC 62053-21 Static meters for active energy (Class 1 and

2), GB/T 17883-1999 Static meters for active energy (Class 0.2S and 0.5S) and DL/

T614 -1997 Multifunction Energy Meter. The communication protocol conforms to IEC11 07

Communication Protocol of Multifunction Energy Meter. Maxge also can design and produce

the meter as per the standards offered by the buyers.

Model: LCD 10100L

Counter 10100M

Rated Voltage: 110V,220V,230V,240V

Rated Current: 5(32)A,5(40)A,5(45)A,5(50)A

Accuracy Class: 1.0

Frequency: 50/60Hz

Impulse Constant: 1000imp/kWh,2000imp/kWh

Display: LCD,Counter

Power Consumption: ≤8VA,≤0.4W

Start Current: 0.4%Ib

Connection Mode: Direct type

Standard: IEC62052-11,IEC62053-21

DIN EN 50022,DIN43880

Model: LCD 20100L

Counter 20100M

Rated Voltage: 110V,220V,230V,240V

Rated Current: 5(32)A,5(40)A,5(50)A,5(80)A

Accuracy Class: 1.0, 2.0

Frequency: 50/60Hz

Impulse Constant: 1000imp/kWh,2000imp/kWh

Display: LCD,Counter

Power Consumption: ≤8VA,≤0.4W

Start Current: 0.4%Ib

Connection Mode: Direct type

Standard: IEC62052-11,IEC62053-21

DIN EN 50022,DIN43880

Model: LCD 40100L direct type

LCD 40200L CT type

Counter 40100M direct type

Counter 40200M CT type

Rated Voltage: 110V,220V,230V,240V

Rated Current: 1.5(6)A,5(20)A,5(30)A,10(40)A,15(60)A,20(80)A,10(100)A

Accuracy Class: 1.0

Frequency: 50/60Hz

Impulse Constant: 800imp/kWh,1600imp/kWh,12000imp/kWh

Display: LCD,Counter

Power Consumption: ≤1W(when 220V 20A)

Start Current: 0.4%Ib

Connection Mode: Direct type, CT type

Creep: Anti-creeping

Standard: IEC62052-11,IEC62053-21

DIN EN 50022,DIN43880

Model: LCD G0100L direct type

LCD G0200L CT type

Counter G0100M direct type

Counter G0200M CT type

Rated Voltage: 3X110/180V,3X220/380V,3X230/400V

Rated Current: 1.5(6)A,5(20)A,10(40)A,20(80)A,10(100)A

Accuracy Class: 1.0,2.0

Frequency: 50/60Hz

Impulse Constant: 800imp/kWh,1600imp/kWh,12800imp/kWh

Display Mode: LCD,Counter

Power Consumption: ≤2W,10VA

Start Current: 0.4%Ib

Connection Mode: Direct type,CT type

Creep: Its output is less than one impulse when the voltage

is 115% voltage rating,the circuit doesn't has any current.

Standard: IEC62052-11,IEC62053-21

DIN EN 50022,DIN43880

Model: LCD E020CL CT type

Rated Voltage: 3X220/380V,3X230/400V

Rated Current: 1.5(6)A

Accuracy Class: 1.0

Frequency: 50/60Hz

Impulse Constant: 12000imp/kWh

Display: LCD 6+2/7+1/8+0

Power Consumption: ≤1W≤7VA

Start Current: 0.4%Ib

Connection Mode: CT type, CT ratio

Display Digits 6+2: 5/5,10/5,20/5,25/5,40/5,50/5,60/5

7+1: 75/5,80/5,100/5,120/5,150/5,200/5,250/5,300/5,400/5,500/5,600/5

8+0: 800/5,1000/5,1200/5,1500/5,2000/5,2500/5,3000/5,4000/5,5000/5,6000/5

Standard: IEC62052-11,IEC62053-21

DIN EN 50022,DIN43880

Model: LCD D0300L direct type

LCD D030CL CT type

Rated Voltage: 3X220/380V,3X230/400V

Rated Current: 1.5(6)A,5(60)A,5(80)A,10(40)A

Accuracy Class: 1.0

Frequency: 50/60Hz

Impulse Constant: 800imp/kWh,12000imp/kWh

Display: LCD

Power Consumption: ≤ 0.6W,≤0.3VA

Start Current: 0 .4%Ib

Connection Mode: D irect type,CT type (the CT ratio could be set by consumer)

Standard: I E C62052-11,IEC62053-21

D IN EN 50022,DIN 43880
